1997年6月4日新疆维吾尔自治区新源5.0级地震

新疆维吾尔自治区地震局 杨又陵 王海涛 曲延军





摘要 | 前言 | 测震台网及基本参数 | 地震地质背景 |地震序列 | 震源机制解和主破裂面

观测台网及前兆异常
| 前兆异常及其特征分析 | 总结与讨论 | 参考文献和参考资料





       要




199764日新疆维吾尔自治区新源县东部山区发生MS5.0级地震。5.0级地震序列属孤立型,无明显前震,记录到MS1.0余震10次,其中MS2.02次。震源机

只在制解中的节面Ⅰ走向75°,P轴方位293°,推测本次地震是在北西西向主压应力作用下, 恰克博河断裂产生右旋走滑错动的结果。

    地震台网主要分布在震中的北面,200km范围内有15个地震台,其中开展测震观测台8个,其他前兆观测台(点)11个。地震前共出现916条异常,其中地震学异常11条,其他定点前兆观测异常5条。地震空区、频度、缺震、调制比、地震尾波持续时间比τ值以及振幅比等异常明显;前兆观测异常主要出现在流动重力和地倾斜观测项目,综合分析发现各类异常之间具有一定的中、短、临配套特征。

    报告的最后对19901997年北天山西段的中强地震活动进行了一定的讨论。


Abstract

An earthquake of MS5.0 occurred at the eastern mountainous area of Xinyuan county in Xinjiang Uygur Autonomous Region on June 4, 1997. The earthquake sequence was of isolated type without significant foreshocks. There were 10 aftershocks with the magnitude of MS1.0, and 2 of them of MS2.0. The azimuth of the node planeof the focal mechanism solution was 75° and the azimuth of the P axis was 293°. It is suggested that the earthquake was the result of the right lateral strike slip dislocation on the Qiakebohe fault under the principal compressive stress in NWW direction.

Most seismic stations distributed north to the epicenter. There were 15 seismic stations within the distance of 200km from the epicenter. Among them, there were 8 stations with seismometrie observation, and 11 stations with precursory observation. There were 16 anomalies in 9 items before the MS5.0 earthquake, including 11 anomalies in seismic activity and 5 other precursory anomalies. The anomalies of seismic gap, frequency, earthquake deficiency, regulatory ratio, τvalue of the duration ratio of coda wave and amplitude ratio etc. were obvious. The precursory observation anomalies were mainly detected by mobile gravity observation and tilt observation. There existed good relationship among various anomalies of the mid-term, short-term and imminent-term before the earthquake as shown by comprehensive analysis.

At the end of the paper the activity of the moderate and strong earthquakes in the western segment of the northern Tianshan Mountains from 1990 to 1997 is discussed.







    言



据新疆地震台网测定,1997642016分在新疆维吾尔自治区新源县东约80km的天山山区发生了1MS5.0级地震。微观震中为43°19N84°15

E,‘由于速报震级定为MS4.7,且震中位于人烟稀少的地区,因此震后未进行野外地质考查和震害调查。

 5.0级地震的震中位于伊犁盆地的尖角地段,是几条大构造带的交汇部位,历史上多次发生强震活动。本次地震落在新疆地震局1997年度圈定的6级地震重点危险区内,震前1个半月新疆地震局曾根据地震活动性、地倾斜等观测项目出现的短期变化,填报了A类预报卡,提出3个月的短期预测意见。

 在前人工作的基础上,对5.0级地震前后所搜集的资料进行重新分析整理,确认本次地震前有916条异常,中、短及短临异常各占比例为56.25%37.5%6.25%



测震台网及地震基本参数

 新源5.0级地震发生在北天山地震带的西部,震中周围100km范围内有2个测震台,即新源和乌苏台;101200km范围内有6个测震台,包括石场、莫托萨拉、精河、石梯子、呼图壁和库车台(图1)。该地区的地震监测能力为MS1.5级。本次地震的基本参数列于表1

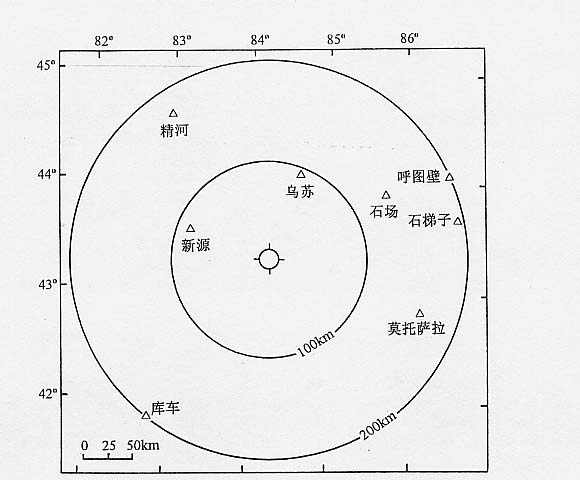

1  新源5.0级地震震中附近测震台站分布图

Fig.1  Distribution of seismometric stations surrounding the MS5.0

       Xinyuan earthquake

1  地震基本参数

Table 1  Basic parameters of earthquakes

发震日期

发震时刻

震中位置

震级

震源深

/km

震中

地名

结果

来源





φN

λE

MS

mb

1

1997  06  04

20  16  27.1

43°19

84°15

5.0



31

新源

1

2

1997  06  04

20  16  29

43.32°

84.19°

4.3

4.3

31



BJI

3

1997  06  04

20  16  30

43.13°

84.13°

3.7

4.3

47



ISC



地震地质背景

199764日新源5级地震发生在塔里木-华北板块、伊犁-伊塞克湖微板块伊什基里克晚古生代裂谷[1]。在1°×1°布格重力异常图上为围绕南天山重力低展布的北东东走向重力梯度带,梯度值为每公里1.04×10-5m/s2,布格重力异常值为-225×10-5m/s2。在莫霍面等深线图上,处于南天山地壳拗陷的北坡地壳厚度变异带,地壳厚54km左右[2]。在19551988年新疆地壳垂直形变场上位于中天山近东西向隆起带的东坡,隆起速率为2mm/a[3]

 区域地震活动属于新疆地震区北天山地震带西段[4]。在20世纪以前北天山地震带地震活动强度大,20世纪以后地震活动强度降低,平均约4年发生1MS4.7级地震,b值等于0.59

 1812年尼勒克8级地震发生在距5.0级震中西北约75km处,沿喀什河断裂形成65km长的地震地表破裂带[5]

 震中附近的断裂围绕三角形伊犁盆地南北边缘展布,走向为北东东向与北西西向。各断裂活动特征如表2所示。

 199764日新源5.0级地震可能和恰克博河全新世活动断裂有关,断层走向北西西,倾向160°,倾角57°~70°,长270km,为左旋逆走滑断层,断错全新世坡洪积层,据地质资料计算其垂直活动速率为1.30±0.05mm/a。该断层可能是17167 级地震的发震构造,沿断裂形成70km长的地震形变带[6]

 特克斯河晚更世活动断裂走向近东西,倾角60°~80°,长315km,为断错第四系上更新统的右旋逆冲断层。在喀拉托海石炭系逆冲于中更新统半胶结砾石层上,在吉尔尕朗西断错阿扎吉尔尕朗河两岸Ⅳ级阶地,在阶面上形成长1.6km、高24.3m的反坡向断层陡坎2,可能是1951111日巩留5 级地震的发震构造。

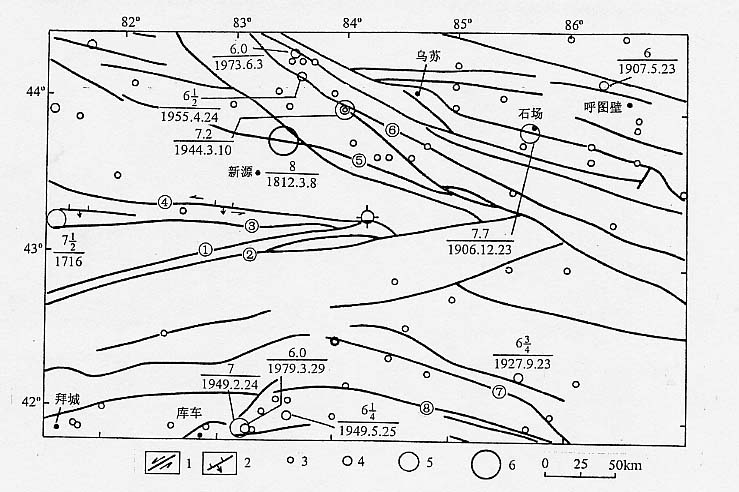

新源5.0级地震震中附近主要断裂及历史地震震中分布图[710]

图例说明:1.走滑断层;2.逆断层;3. 5~5.94. 6~6.95. 7~7.96. M8

断裂名称:①昭苏盆地南缘断裂;②那拉提壳断裂;③特克斯河断裂;

         ④恰克博河断裂;⑤喀什河壳断裂;⑥博罗科努超岩石圈断裂;

         ⑦霍拉山前壳断裂;⑧北轮台壳断裂

Fig. 2  Major faults and distribution of historical earthquakes

        around the MS5.0 Xinyuan earthquake[7-10]



2  区域活动断裂主要特征统计表

Table 2  Summary of regional active faults

编号

断裂

名称

倾向/(°)

倾角/(°)

长度/

km

性质

活动依据

活动时代

相关地震

古地震

年代

备注

1

昭苏盆地南缘

170

6070

170

右旋逆冲

断错Q3

冲积层

Q3



有楔状堆积



2

那拉提

155NNW

60

440

左旋逆冲

断错Q3

堆积物

Q3





断裂

3

特克斯河

SSE

60

315

右旋逆冲

断错第四系

Q3

1951111日巩留5 .25

地震





4

恰克博河

160

5770

270

左旋逆走滑

断错Q4坡洪积层

Q4

17167 .2 级地

震,1997645.0级地震





5

喀什河

10

5570

250

右旋走滑正断层

断错表土层

Q4

181238日尼勒克8级地震,破裂带长65km

距今

7761±190

2930±200

2573±100

断裂

6

博罗科努

210

218

4080

1260

右旋走滑逆断层

断错一、二级洪积台地

Q4

17656 .5级地

震,19443

107.25级地

震,19554246.5级地震

7730±1540年后

超岩石圈断裂

7

霍拉山前

20

4080

110

右旋逆冲

错断Q3

Q3

1940317

5.5 级地震



断裂

8

北轮台

31520

5070

290

逆冲

断错Ⅰ、Ⅱ级阶地

Q4

19784225.4级地震






本节内容由柏美祥研究员提供。





地 震 序 列


199715月震中周围(42°45′~43°50N83°30′~85°00E)记录到23次小震活动,其中MS2.0地震3次,最大的是111日的MS3.3级地震,与区域正常地震活动水平基本一致。分析认为5.0级地震无前震,属突发性地震。截至1997930日在震中周围共记录到MS1.0地震11次,其中1.01.98次,2.02.92次。MS2.0的序列目录列于表3MS1.0的空间分布见图3,图4为序列的M-t图。本次地震活动的序列特征为:余震少、但持续时间相对较长,最大余震发生在主震后2.5个月(MS2.8)。本次地震释放的总能量为4.52×1011J,主震释放能量为4.516×1011JE/E=99.97%,属典型的“孤立型”地震。

3  新源5.0级地震序列目录(MS2.0

Table 3  Catalogue of the MS5.0 Xinyuan earthquake sequence (MS2.0)

发震日期

发震时刻

震中位置

震级

MS

震源深

/km

震中

地名

结果

来源





φN

λE

1

1997  06  04

20  16

43°19

84°15

5.0

31

新源

1

2

1997  06  18

02  06

43°16

84°13

2.6

3

1997  08  19

22  30

43°14

84°23

2.8

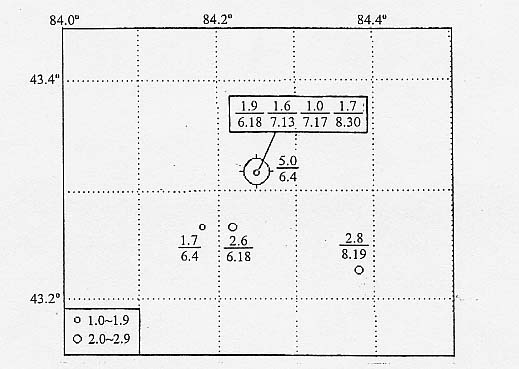

新源5.0级地震序列震中分布图(MS1.0

Fig.3  Distribution of the MS5.0 Xinyuan earthquake

       sequence (MS1.0)

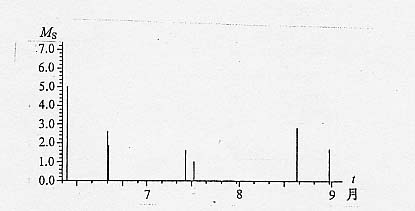

新源5.0级地震序列M-t (MS1.0)

Fig.4  M-t diagram of the MS5.0 Xinyuan earthquake

       sequence (MS1.0)







震源机制解和地震主破裂面

收集到新疆和全国台网的20P波初动,采用下半球投影方法求得震源机制解,结果见表4和图5(矛盾符号比14%),分析表明5.0级地震震源断错以走滑正断层分量为主,主压应力P轴方位北西西。节面Ⅰ为地震断层面,与发震构造一致。

4  震源机制解

Table 4  Focal mechanism solution of the earthquake

序号

节面Ⅰ

节面Ⅱ

P

T

N

X

Y

结果

来源

走向

倾向

倾角

走向

倾向

倾角

方位

仰角

方位

仰角

方位

仰角

方位

仰角

方位

仰角

1

75

NW

59

334

SW

70

293

35

26

9

128

53

242

20

345

31

高国英



新源5.0级地震震源机制解图

Fig.5  Focal mechanism solution of the MS5.0 Xinyuan earthquake



据对新疆有记录以来北天山西段中强震震源机制研究,该区中强震活动主要受近南北向的区域应力场控制。但此次地震主压应力P轴为北西西(293°)方向。结合新疆大区域地震活动分析,1996~19976月间新疆发生了17级、96级地震,特别是19971~4月伽师连续发生76级地震,新源5.0级地震是在强地震活动之后,大区域应力场调整背景下发生的,因此初步分析认为5.0级地震的发生可能受局部地区应力场调整而致。


本节内容由高国英研究员提供。



观测台网及前兆异常



1和图6分别为5.0级地震震中附近的测震台、定点前兆观测台及流动重力测线分布图。地震发生在观测台站的西南部。距震中200km范围内有地震台站()15个,包括测震、地形变、流动重力、地下水动态和地下水化学等7个观测项目,其中测震台8个,定点前兆观测台()11个。在100km范围内只有1个前兆观测台,位于震中西侧;101200km范围内有定点前兆观测台(点)10个,均位于震中以北;200km范围内有4条流动重力测线,1条在震中以南,另3条在震中的北面。

 据统计,本次地震前共出现916条异常,其中地震学异常11条,包括反映区域地震活动水平和空间分布特征的地震空区、频度、η值,以及描述地壳介质状态的地震尾波持续时间比τH/τV值和直达波振幅比AS/AP等;定点前兆观测项目异常5条,主要表现在定点形变观测和流动重力。7为前兆观测异常台站及流动重力异常分布图。异常的具体情况见表5和图823

5  异常情况登记表

Table5  Summary table of precursory anomalies



新源5.0级地震前定点前兆观测台(点)和流动重力测线分布图

Fig.6  Distribution of precursory observational sites and the

       measuring lines of roving gravity before the Xinyuan

       MS5.0 earthquake

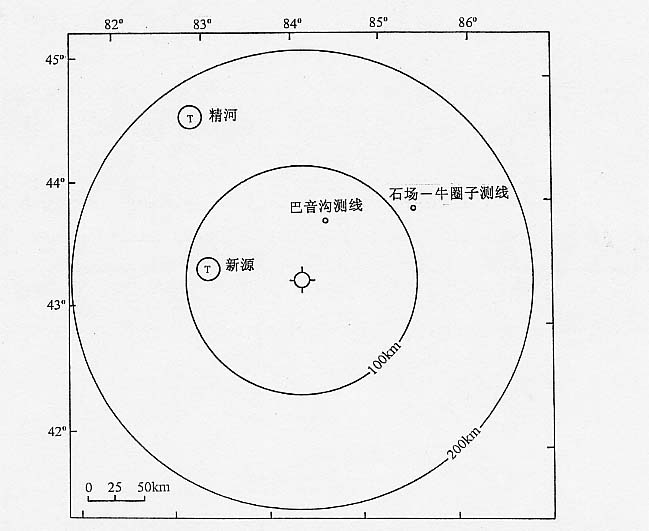

新源5.0级地震前定点前兆观测台(点)和流动重力异常分布图

Fig.7  Distribution of precursory anomalies on fixed

       observation sites and roving gravity before the

       Xinyuan MS5.0 earthquake

1.地震学方法分析

选取震中周围200km范围的地震活动为研究对象,利用多种地震活动性方法分析了5.0级地震前后小震活动的时空分布特征,其中空间图像分析选MS3.0地震,地震学参数的时序特征研究选MS2.0,窗长12个月、滑动步长2个月。

 空间图像:自19933月起,在83.4°~84.7°E43.3°~44.1°N范围内3级以上地震活动形成围空区(图8b),空区长轴107km,短轴85km。在空区形成前和5.0级地震后,该区的地震活动分布较随机(图8ac)。

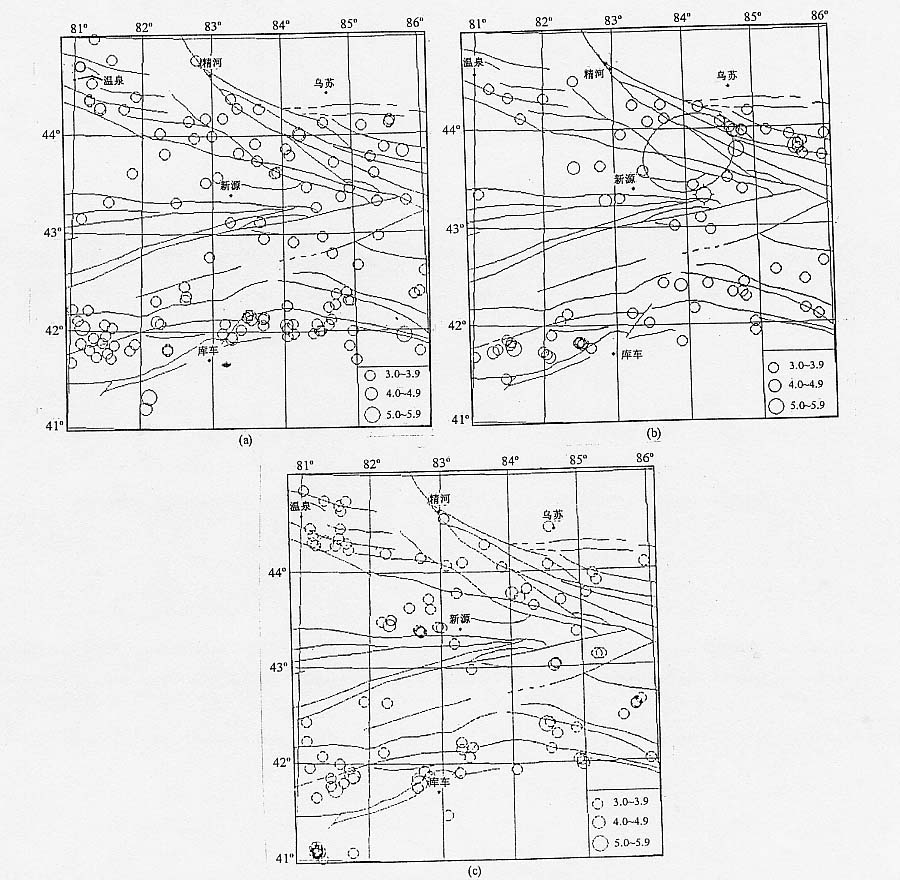

新源5.0级地震前后MS3.0地震空间分布图

     (a1984~1988;(b1993.3~1997.6;(c1998~2001

Fig.8  Distribution of earthquakes with MS3.0 before and after

       the MS5.0 earthquake



    频度分析:据文献[11] 和资料6)研究,该区地震年频度N值的异常特征为:持续低值7~10个月(平均值为16/年)或1年以上,其后1年有发生5级以上地震的可能。1994 ~1998N值持续低于均值,最小为7/年,19955.819965.2级地震前N值曾回返,但震后又持续低于均值线,直到1998年初恢复正常(图9)。

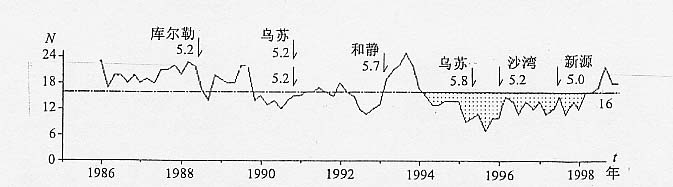

新源5.0级地震前后年频度时序曲线 (MS2.0)

Fig.9  Curve of yearly frequency with MS2.0 before and after

       the MS5.0 Xinyuan earthquake



    缺震分析:据文献[11] 和资料6) 研究,该区的最大年平均震级为MS4.0,缺震异常表现为持续0.5~1年缺少MS4.0地震。19971月出现低值异常,5.0级地震后恢复正常(图10)。

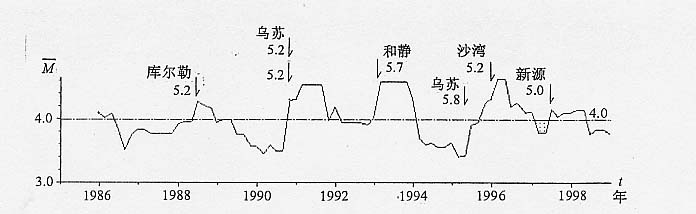

10  新源5.0级地震前后地震缺震曲线

Fig.10  Curve of earthquake deficiency before and after the MS5.0

        Xinyuan earthquake



    η值分析:据文献[11] 和资料6)研究,该区η值分析的异常特征为:低于阈值 (η =2.01年左右且回升,或持续低值变化2年,其后1年发生目标震级地震的可能性较大。199612η值开始下降,19972月达最小值1.54,震后恢复(图11)。

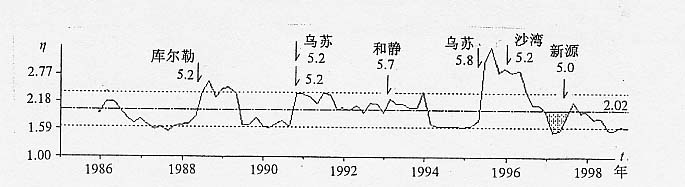

11  新源5.0级地震前后η值分析时序曲线

Fig.11  Curve ofη-value before and after the Xinyuan

        MS5.0 earthquake



    调制比Rm值:调制比Rm值在1996.11~1997.3出现高值异常,最大为0.29,震后恢复正常(图12)。

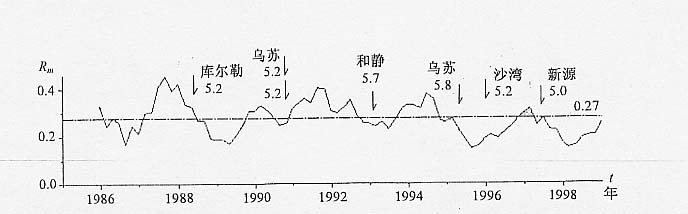

12  新源5.0级地震前后区域地震活动调制比分析时序曲线

Fig.12  Curve of regulatory ratio of regional seismicity before

        and after the Xinyuan MS5.0 earthquake



地震波分析[12]:震前有3个台站的尾波持续时间比τH/τV值和直达波振幅比AS/AP值先后出现异常,异常多表现为连续3个月低于警戒线。据文献[11]和资料6)研究,异常确认后预测未来0.5~1年,台站周围200km范围有发生5级以上地震的可能。

尾波持续时间比τH/τV值,精河台在19968月先出现低值异常,石场台和新源台分别于19971月、2月出现异常,在达到最低值的回返中发震,震后1个月异常结束(图1315)。

13  新源台尾波持续时间比τH/τV值时序曲线

Fig.13  Curve ofτH/τV value of sustaind-time ratio of coda wave

        in the Xinyuan station

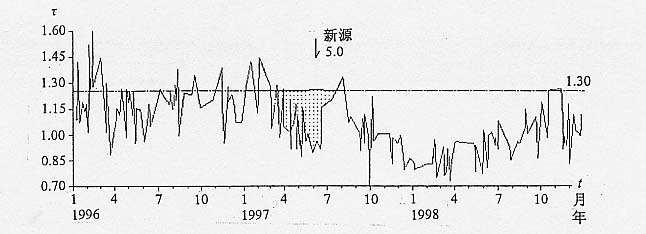

14  石场台尾波持续时间比τH/τV值时序曲线

Fig.14  Curve ofτH/τV value of l sustaind-time ratio of coda wave

        in the Shichang station

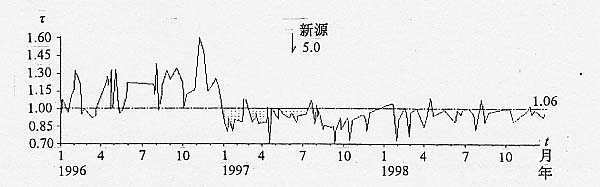

15  精河台尾波持续时间比τH/τV值时序曲线

Fig.15  Curve ofτH/τV value of sustaind-time ratio of coda wave in

        the Jinghe station



    AS/AP值异常出现的相对较晚,新源台和石场台的AS/AP值于19972~3月先后出现低值异常,精河台在震前半个月出现异常,AS/AP值在异常过程中伴随有多次回返突跳及临震突跳,震后1个月异常结束(图1618)。

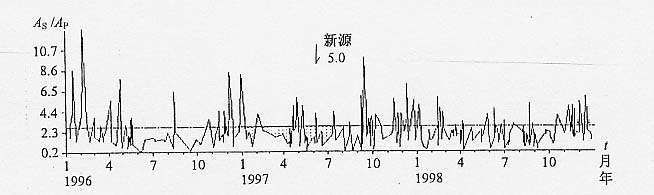

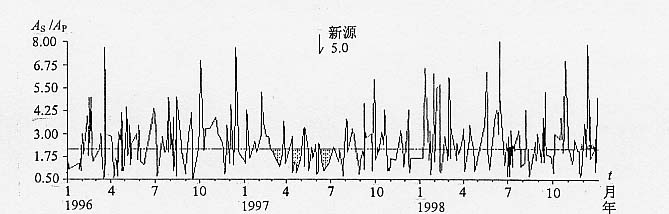

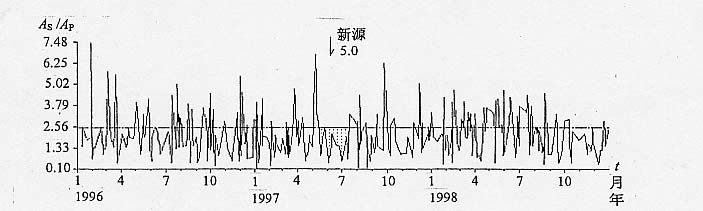

16  新源台直达波AS/AP值时序曲线

Fig.16  Curve for AS/AP value of direct wave in the

        Xinyuan station





17  石场台直达波AS/AP值时序曲线

Fig.17  Curve for AS/AP value of direct wave in the

        Shichang station





18  精河台直达波AS/AP值时序曲线

Fig.18  Curve for AS/AP value of direct wave in the Jinghe station



 2.前兆观测异常分析

 流动重力观测71996.4~1997.4位于震中NE方向的2条重力测线先后观测到>40×10-8m/s2的异常,包括沙湾-牛圈子测线上的No.30No.33No.33No.34No.34No.35 3个测段,巴音沟测线上的No.47No.48测段(图19)。距震中最近的测段90km,最远的140km,其中No.33No.34测段从19964月到19974月,连续3期结果的变化很大,从+97×10-8m/s2-90×10-8m/s2,异常显著。

 地倾斜观测:震中周围200km范围有3个地倾斜台,1994年开始精河台和石场台的观测值就出现了明显的趋势异常,在1995年乌苏5.81996年沙湾5.2级地震后,异常未完全恢复。由图21可以看到,石场台NS1996年下半年年变幅减小,EW向的趋势性西倾在19978月后恢复正常;图22是精河台消除趋势后的5日均值曲线,1994~1996NS向年变消失,19978月后恢复;分析认为这两个台的趋势异常应属于这3次地震孕育中的共同影响,本次地震前,2个台的短临异常都不明显。

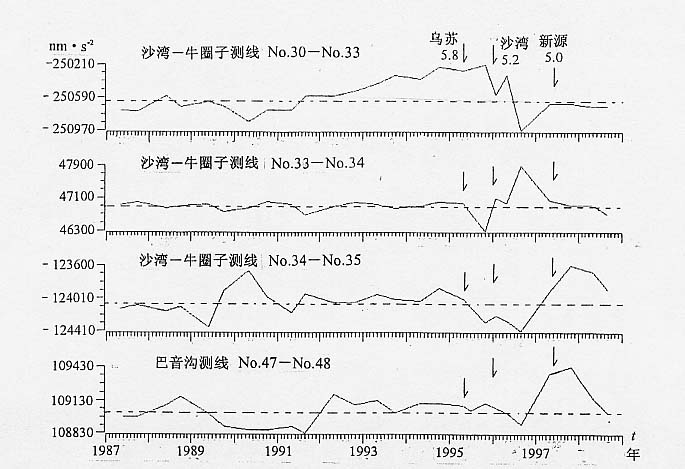

19  流动重力段差时序曲线

Fig.19  Curves for segment difference of roving gravity

    新源台使用的是井下竖直摆倾斜仪,观测值无明显年变,NS向南倾平均速率为0.005/d,在199745日至58日变化速率处于停滞,恢复后发生5.0级地震(图20)。

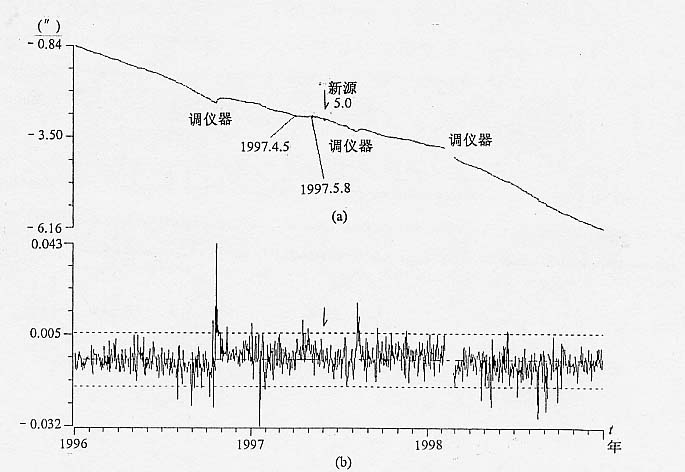

20  新源台地倾斜日均值曲线

      (a)日均值;(b)速率变化

Fig.20  Curve of daily mean value of tilt in the Xinyuan station

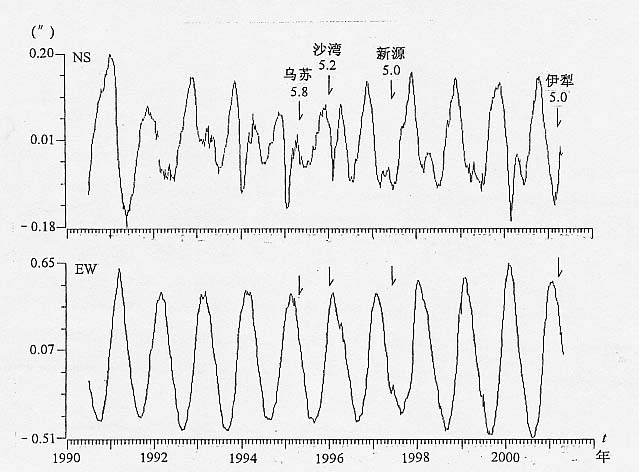

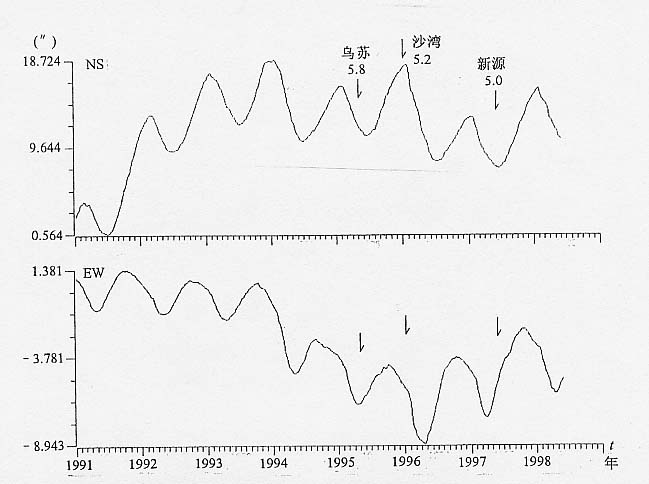

21  石场台地倾斜5日均值曲线

Fig.21  Curve of 5-day mean value of tilt in the Shichang station









22  精河台地倾斜去趋势5日均值曲线

Fig.22  Curve of 5-day mean value of tilt removed trend in the

        Jinghe station

前兆异常及其特征分析

1)地震学异常明显多于前兆观测异常:地震学异常较丰富,占异常总数的68.75%,由面到点分阶段出现。1993年开始形成孕震空区,区域地震活动频度在1994年出现低值异常,震前半年其他异常项目集中出现,19975月新源台振幅比出现临震突跳,预示主震的临近。前兆观测仅有2个项目出现异常,占研究区前兆观测项目数的33.3%,新源地倾斜出现明显的短期异常,精河和石场2台的异常主要反应了1995~1997年区域内35级地震的综合孕震效应。值得讨论的是5.0级地震却引起90~140km范围的多点重力值出现异常。

2)异常的时间分布存在明显的阶段性:中期异常占56.25%,中短期异常占37.5%,短临异常占6.25%,若从时间段看19971~5月异常集中出现,尤其是19971月出现了5条异常,占31.25%,这可能表明临震前随着区域应力场的增强过程。异常的时间进程与中强地震前的一般规律基本相符。





总结与讨论

 1997年度新疆地震趋势预测中,新疆地震局根据多项异常提出1997年“精河―石河子南地区(42.6°~44.6°N82.8°~87.0°E)发生6级左右地震的可能性较大(P=0.78)”5,并向中国地震局填报了B类年度预报卡61997420日根据地震活动性和部分前兆观测的短期异常,向中国地震局填报了A类预报卡6提出,“1997425日至725日,以43°45N84°30E为圆心,半径100km范围内,有发生5.06.0级地震的可能(P=0.70.8)”。部分观测手段也根据资料的异常变化提出了3个月的预报意见7,预测的时间、地点与实际地震吻合很好,但中期预测的震级略偏高。地震发生后新疆地震局立即组织分析预报室和有关台站密切跟踪震情的发展,对后续震情作出了准确的判断。

 北天山西段从1990年乌苏5.2级地震后,沿博洛霍罗构造带自西向东,发生了75.05.8级地震。199119953月在东端的和静、和硕发生了35.05.7级地震,19955月在乌苏南发生了5.8级地震,8个月后在沙湾发生了5.2级地震,2年后又在新源东发生了5.0级地震,形成了20世纪90年代北天山的一组中强地震活动,表现为先在东西两侧活动,后向中部集中的态势。

 这一组地震分布在北天山西段垂直运动速率异常强烈的变形隆起区边缘,乌苏5.8级地震发生在“北天山隆起强烈地区,由南向北分别隆起+17.8+5.4+10.5mm/a”;新源5.0级地震位于近东西向隆起带的东坡,隆起速率为+2mm/a,其南部为一个下降区,最大速率为-4.6mm/a,即隆起与下降变化最大的地区,其他几次地震发生在变形隆起区的北部和东端,分析认为这一组地震活动明显受北天山垂直升降运动的控制。这组地震过后,北天山的地震活动进入了相对的平静期。






  考  文  献

[1] 张良臣,中国新疆板块构造与动力学特征,新疆第三届天山地质矿产学术讨论会论文选辑,乌鲁木齐:新疆人民出版社,1~14 1995

[2] 新疆地质矿产志编委会,地质矿产志,新疆通志第九卷(上),乌鲁木齐:新疆人民出版社,1997

[3] 彭树森,大地形变测量所反映的天山最新构造运动,内陆地震,72),136~1411993

[4] 国家地震局,14000000中国地震烈度区划图说明书,北京:地震出版社,1992

[5] 冯先岳,新疆古地震,乌鲁木齐:新疆科技卫生出版社,1997

[6] 杨章等,新疆特克斯-昭苏地震断层的发现及有关问题的讨论,地震地质,103),21~281988

[7] 新疆维吾尔自治区地震局,中国新疆维吾尔自治区地震构造图说明书,成都:成都地图出版社,1997

[8] 新疆维吾尔自治区地震局编制,新疆维吾尔自治区地震震中分布及主要活动构造图(12 500 000)说明书,西安:西安地图出版社,1996

[9] 国家地震局震害防御司编,中国历史强震目录(公元前23世纪至公元1911年),北京:地震出版社,1995

[10] 中国地震局震害防御司编,中国近代地震目录(公元19121990年),北京:中国科学技术出版社,1999

[11] 曲延军等,天山地区地震学中短期预报方法研究及效能评价,内陆地震,144),312~3232000

[12] 王海涛等,单台测震学地震预报方法的研究,北京:地震出版社,1992















  考  资  料

















1)新疆维吾尔自治区地震局,新疆维吾尔自治区地震目录数据库,1997

2)新疆维吾尔自治区地震局防御自然灾害研究所,新源那拉提旅游机场工程场地地震安全性评价报告,2000,打印稿。

3)曲延军等,天山地区地震学中短期前兆识别、指标体系、预报方法及效能评价,95-04-01-01-13子专题研究报告汇编,1999.7

4)张建朝,天山地区流动重力前兆异常识别、地震预报指标及效能评价,95-04-01-01-13子专题研究报告汇编,1999.7

5)新疆维吾尔自治区地震局,新疆维吾尔自治区一九九七年度地震趋势研究报告,1996.11,打印稿。

61997年新疆地震局上报国家局预报卡片,新疆维吾尔自治区地震局科技档案,1998,手稿,1445

71997年新疆地震局预报室地震预报卡片,新疆维吾尔自治区地震局科技档案,1998,手稿,1414
