测震台网及地震基本参数

荣昌5.2级地震前，震中周围200km范围内共有测震台23个（含自贡遥测台网6个子台），其中100 km范围内有测震台11个(图1)。对震中附近地震的监控能力为ML2.0级。  荣昌5.2级地震基本参数列于表1。从表1可见，不同单位测定的地震参数有一定的差别，重庆台网所测定的震中与宏观震中位置相对接近。

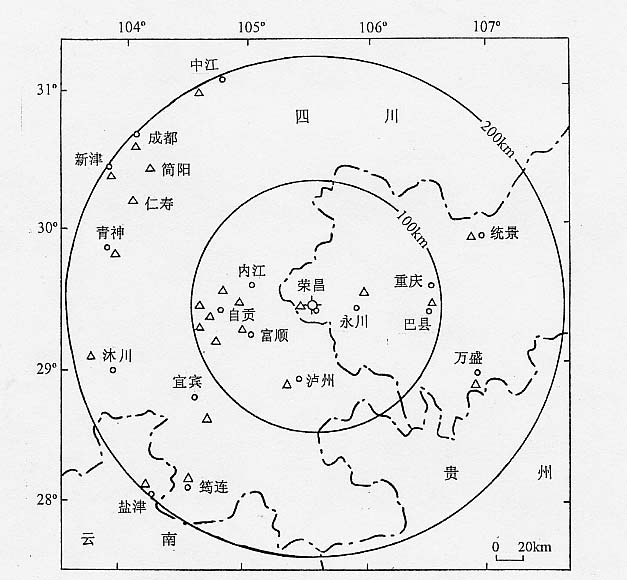

	图1  荣昌5.2级地震震中附近测震台站分布图 Fig.1  Distribution of seismometric stations around the MS5.2        Rongchang earthquake
表1  荣昌5.2级地震基本参数 Table 1  Basic parameters of the MS5.2 Rongchang earthquake 编号 发震日期 发震时刻 震中位置 震级 MS 震源深 度/km 震中 地名 结果来源 年  月 日 时   分   秒 φN λE 1 1997  8  13      16   13  33 29°27′ 105°33′ 5.2 13 荣昌 2） 2 1997  8  13 16   13  30.9 29°30′ 105°29′ 5.2   荣昌 3） 3 1997  8  13 16   13 29.5°  105.48° 5.6   荣昌 4） 4 1997  8  13 16   13  31 29.41°  105.61° 4.4 23   ISC

地震地质背景

根据文献[1]的划分，荣昌5.2级地震区属一级构造单元扬子准地台中的二级构造单元四川台向斜。震中属川东莫霍面隆起顶部，地壳厚度仅38km，沉积岩盖层亦属局部隆起，厚度仅6km。  荣昌5.2级地震发生在华蓥山基底断裂带东南侧的北东向荣昌背斜轴部，与重庆地区几近平行发育的北东向背斜特征一致，在背斜轴部往往发育一些断续出露的断层构造，一定程度上反映出盖层的活褶皱形迹。  华蓥山基底断裂西南从云南巧家开始，向北东经四川宜宾、沪州进入重庆荣昌、合川，再入四川经达川至万源，全长约600余公里。据资料5），华蓥山基底断裂从晋宁运动期形成以来，具有长期继承性活动，特别是在喜山期以来，受北西西向的挤压，具强烈的右行水平运动特征。它的西南端部分于1974年发生过云南昭通7.1级地震，在宜宾―沪州一段亦有5～6级地震发生，而荣昌以东北仅在1989年发生过统景5.2、5.4级地震。这次地震震中附近地区在历史上从未发生过4.0级以上地震。但从1993年起至此次荣昌5.2级地震前，共发生ML4.0～4.6级地震8次，5.2级地震达到该地区历史地震最高水平。  如图2所示，荣昌背斜呈NE50°展布，在广顺至半边街一线被NW320°走向的断层右行水平扭错。背斜轴部出露NE60°走向的燕子岩逆断层，断层面倾南东，倾角30°～40°，长约10km，断层构造岩经热释光（TL）年代测定为22.4万年。地震极震区内未发现地表断层，但据石油深孔钻探证实，在1700m深度存在一条NE50°倾向北西、倾角约45°的隐伏逆断层。极震区位于该逆断层的上盘，其椭圆长轴方向与逆断层走向一致。

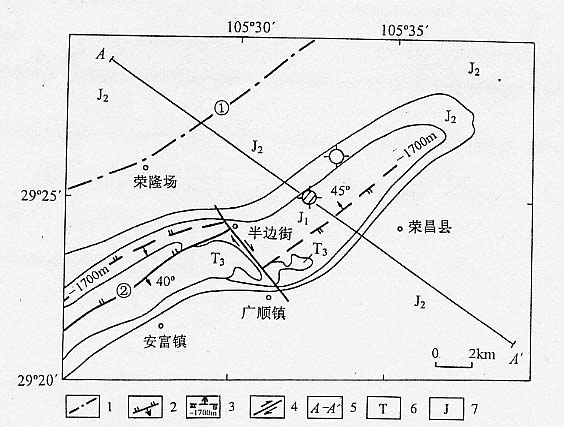

	图2  荣昌5.2级地震震区地质构造略图 图例说明：1.基底断裂；2.逆断层；3.隐伏逆断层(深度)；4.横断层；          5.地震深度剖面；6.三叠系；7.侏罗系 断裂（层）名称：①华蓥山基底断裂；②燕子岩断层 Fig.2  Sketch of gological structure of MS5.2 Rongchang        earthquake area
如图3所示的1993年1月至1998年9月荣昌震源区附近的地震深度剖面图（剖面走向见图2），在此期间发生的地震，震源深度逐渐加深，而最深深度则达38km左右，已抵达莫霍面。测定的这次主震震源深度为13km，已穿透盖层（6km）深入基底。故此，华蓥山基底断裂的活动，及其对盖层北东向背斜轴部的地表、隐伏断层的控制和牵动过程，是导致地震发生的构造原因。

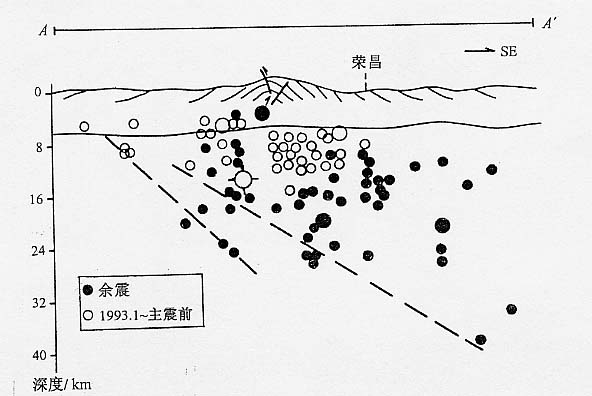

	图3  荣昌5.2级地震区震源深度图 （1993～1998.9） Fig.3  Focal depths of the MS5.2 Rongchang earthquake

烈度分布及震害



荣昌5.2级地震宏观震中在荣昌县许溪乡中心村、古泉村和广顺镇玉河沟、白马洞村一带，极震区几何中心地理坐标为29°25′N、105°32′E，震中烈度Ⅶ度。极震区呈NE向的椭圆形（图4），而有感范围却形成从重庆江津至四川成都市的北西向优势区。  极震区：极震区烈度为Ⅶ度，它包括古泉、玉河、白马洞、老许溪、许溪、中心村一带共8个自然村，其形为一长轴NE35°展布的椭圆，长轴长4.3km，短轴长2.4km，长短轴之比为1.79，面积约8.1km2。区内少数老旧和个别建筑质量差的砖木结构（Ⅱ类房）局部或全部倒塌，多数Ⅰ、Ⅱ类房屋墙体出现严重的“X”裂缝，墙体倒塌。地震使简易公路、学校操场等地产生了8～20m不等的边坡重力裂缝。灾害损失评估结果是，房屋毁坏9032 m2，严重破坏18064 m2，合计经济损失1083.84 万元。  Ⅵ度区：Ⅵ度区与极震区呈相似椭圆形，长轴10.8km，短轴6.7km，面积为48.8km2。区内共20个自然村、4家国营企业和10余家乡镇企业，个别Ⅰ类房局部垮塌，Ⅱ类房屋以墙体严重裂缝居多，少量水利设施和生产设备有轻度损坏。灾害损失评估结果是，严重破坏53784 m2，中等破坏161352 m2，合计经济损失3848.11万元。  5.2级地震造成房屋毁坏9032m2、严重破坏75348 m2，伤33人，其中重伤4人，无人死亡，直接经济损失6387.8万元。

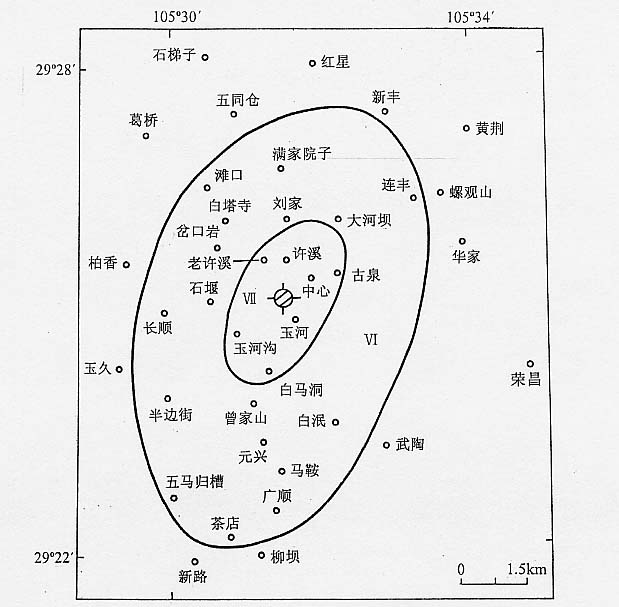

图4  荣昌5.2级地震等震线图 Fig.4  Isoseismal map of the MS5.2 Rongchang earthquake

据重庆市地震台网和四川省地震台网测定，从1997年8月10日02时至8月13日16时13分，共记录M_L≥1.5级前震8次，最大为2.5级。8月13日16时5.2级地震后至8月23日，共记录到M_L≥1.5级余震37次，其中1.5～1.9级地震24次，2.0～2.9级地震12次，最大余震3.1级。M_L≥2.0序列目录见表2。

 荣昌5.2 级地震序列为前震-主震-余震型，主震能量占序列总能量的99%，主震与最大余震差超过2.1级。如图5、图6所示地震序列的余震衰减较快，取8月13日16时34分后至8月22日的资料（起算震级M_L≥1.5），计算b值为1.24（图7），用最大似然法得出h值为0.8。以上述图件和得出的b值、h值分析，序列衰减是正常的。

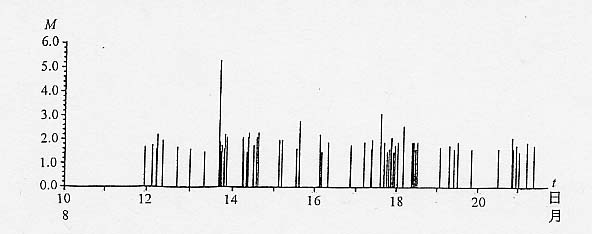

图5  荣昌5.2级地震序列M-t图（1997.8.10～8.22，M_L≥1.5）

Fig.5  M-t diagram of the M_S5.2 Rongchang earthquake sequence

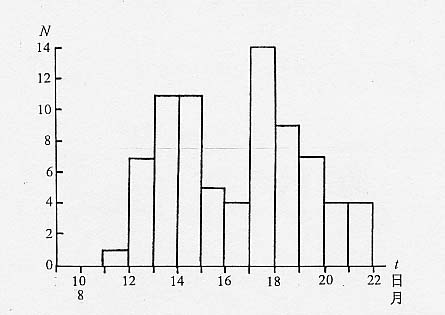

图6  荣昌5.2级地震序列N -t图（1997.8.10～8.22，M_L≥1.5）

Fig.6  N-t diagram of the M_S5.2 Rongchang earthquake sequence

表2　荣昌5.2 级地震序列目录（M_L≥2.0）

Table 2  Catalogue of the M_S5.2 Rongchang earthquake sequeence(M_L≥2.0)

图8为5.2级主震后至8月22日的余震震中分布图。地震台网测定的主震震中（微观震中）与宏观震中距为7.5km。最大前震发生在主震西北附近。余震分布在主震西南部，震中分布优势仍为北东向，与荣昌地区北东向地震构造一致。

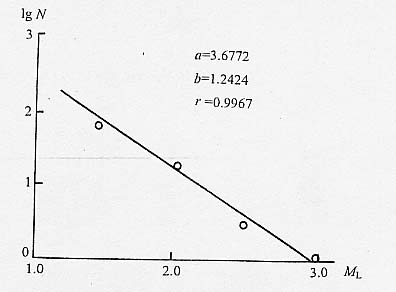

图7  荣昌5.2级地震余震序列b值曲线（1997.8.10～8.22，M_L≥1.5）

Fig.7  b-value of the aftershock sequence of the M_S5.2

       Rongchang earthquake

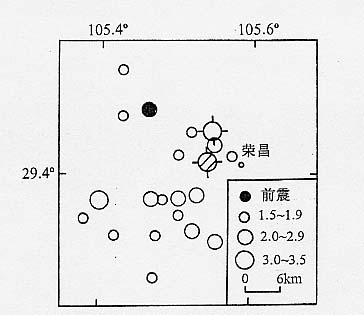

图8  荣昌5.2级地震序列震中分布图（1997.8.10～8.22, M_L≥1.5）

Fig.8  Epicentral distribution of the M_S5.2 Rongchang

       earthquake sequence

震源机制解和地震主破裂面

依据四川地震台网和重庆地震台记录的部分波动符号共32个，作出的震源机制解见表3和图9。  表3  荣昌5.2级地震震源机制解 Table3  Focal mechanism solution of the MS5.2 Rongchang earthquake 编号 节面Ⅰ 节面Ⅱ X轴 Y轴 P轴 T轴 B轴 资料 来源 1 走向 倾向 倾角 走向 倾向 倾角 方位 倾角 方位 倾角 方位 倾角 方位 倾角 方位 倾角 20 NW 38 73 SE 64 105 27 289 50 320 13 207 59 58 27 陈天长  P轴方位为320°，T轴方位为207°，与区域平均应力场（压应力）NW方向一致，震源错动具有明显的逆冲分量。  地震地质和地震烈度考察资料表明，震中地区活动断层分布均为NE走向的逆冲断层；极震区地下1700m深处存在倾向NW、倾角40°逆冲断层；极震区长轴和余震分布优势方向均呈NE，与震源机制解中节面Ⅰ走向NE、方位20°、倾向NW基本一致。故此，节面Ⅰ是地震的主破裂面，其走向和力学性质与震中地区NE向活动断裂基本一致。荣昌5.2级地震是在NW向区域主压应力作用下，NE向活动断裂产生压性逆冲错动的结果。

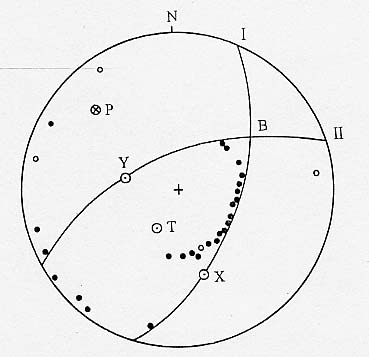

图9  荣昌5.2级地震震源机制解图（据陈天长） Fig.9  Focal mechanism solution of the MS5.2 Rongchang earthquake

观测台网及前兆异常

　

荣昌5.2级地震区周围200km范围内有各种地震观测台25个，其中开展测震观测台23个（图1），开展前兆观测台站10个，包括地磁、地倾斜、电磁波、水位等7种前兆观测项目共16台项（图10）。这次地震共出现地震条带、地磁、地倾斜和水位等4个异常项目。

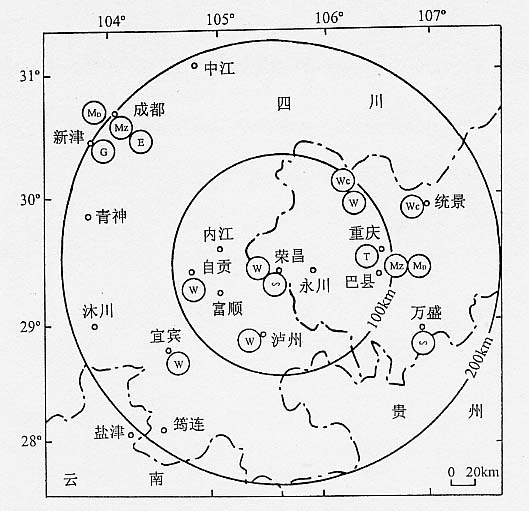

	图10  荣昌5.2级地震定点前兆观测台站分布图 Fig.10  Distribution of precursory monitoring stations before         the MS5.2 Rongchang earthquake
各类异常的具体情况详见表4及图11～14。由于荣昌地震台与震中距离仅十余公里，记录较为准确、完整，故地震条带异常可信度高，定为Ⅰ类异常。前兆观测异常的地磁、地倾斜观测资料经处理后异常较为明显，可定为Ⅱ类异常。曾家山水井距震中仅2 km，水位震前缓慢上升，临震突跳十分清楚可靠，定为Ⅰ类异常。  表4  异常情况登记表 Table 4  Summary table of precursory anomalies 序号 异常 项目 台站或 观测区 分析方法 异常判据及 观测误差 震前异常起止时间 震后变化 最大 幅度 震中 距/km 异常 类别 图号 异常特点 及备注 1 地震 条带 重庆 西部 ML ≥4.0 震中分布图 1993年以来震中呈条带分布 1993.1～ 1997.8.13 消失     AⅠ 11 地震条带 呈北东走向 2 地倾斜 重庆 日均值 二阶差分 日均值曲线异常 1997.7 ～8 正常   90 BⅡ 12 均值曲线 变缓，震 前有突变 3 地磁 总强度 重庆 相对贵阳台总强度日差值 总强度减弱 1997.7 ～8 正常 -7nT 90 BⅡ 13 总强度减弱后回升发震 4 水位 曾家山 水井 整点值 临震突降 1997.8.10～13 急剧 上升 215mm 2 CⅠ 14 临震突降 震时骤升

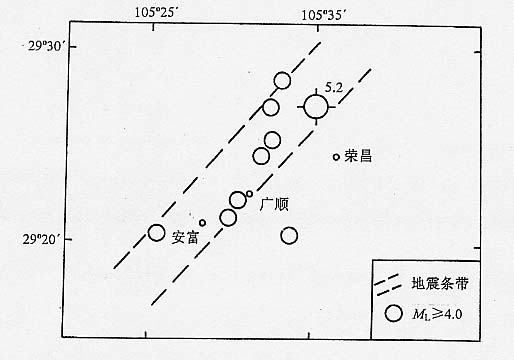

	图11  1993.1～1997.8.13震中分布图 (ML≥4.0) Fig.11  Epicentral distribution of earthquakes between         1993.1－1997.8.13 (ML≥4.0)

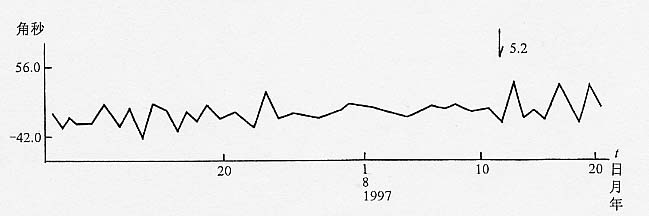

	图12  重庆地震台地倾斜日差值曲线 (EW) Fig.12  Curve of daily difference value of tilt at Chongqing         station (EW)

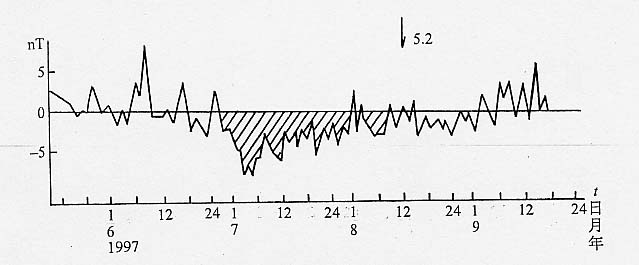

	图13  重庆－贵阳地磁总强度日差值变化图 Fig.13  Differential variation of geomagnetic total intensity         between Chongqin and Guiyang stations

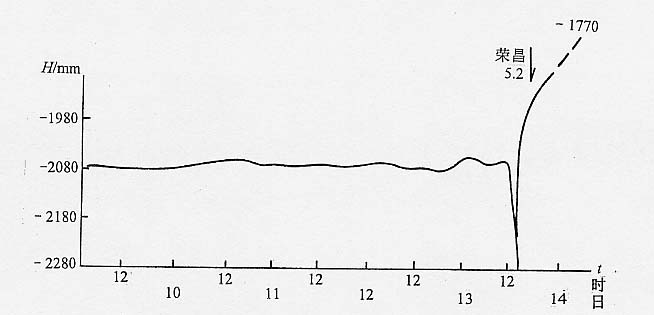

	图14  曾家山水井水位曲线（1997. 8.10～13） Fig.14  Curve of groundwater level in the well of Zengjiashan

荣昌5.2级地震区周围200km范围内有各种地震观测台25个，其中开展测震观测台23个（图1），开展前兆观测台站10个，包括地磁、地倾斜、电磁波、水位等7种前兆观测项目共16台项（图10）。这次地震共出现地震条带、地磁、地倾斜和水位等4个异常项目。

图10  荣昌5.2级地震定点前兆观测台站分布图

Fig.10  Distribution of precursory monitoring stations before

        the M_S5.2 Rongchang earthquake

 各类异常的具体情况详见表4及图11～14。由于荣昌地震台与震中距离仅十余公里，记录较为准确、完整，故地震条带异常可信度高，定为Ⅰ类异常。前兆观测异常的地磁、地倾斜观测资料经处理后异常较为明显，可定为Ⅱ类异常。曾家山水井距震中仅2 km，水位震前缓慢上升，临震突跳十分清楚可靠，定为Ⅰ类异常。

表4  异常情况登记表

Table 4  Summary table of precursory anomalies

图11  1993.1～1997.8.13震中分布图 (M_L≥4.0)

Fig.11  Epicentral distribution of earthquakes between

        1993.1－1997.8.13 (M_L≥4.0)

图12  重庆地震台地倾斜日差值曲线 (EW)

Fig.12  Curve of daily difference value of tilt at Chongqing

        station (EW)

图13  重庆－贵阳地磁总强度日差值变化图

Fig.13  Differential variation of geomagnetic total intensity

        between Chongqin and Guiyang stations

图14  曾家山水井水位曲线（1997. 8.10～13）

Fig.14  Curve of groundwater level in the well of Zengjiashan
