测震台网及地震基本参数

距震中200 km范围内，共有测震台站16个，其中，宁夏南部西海固 地区设有固原、西吉、海原、泾源、隆德5个台站（图1），0～100 km范围内有 测震台站7个，101～200 km范围内有测震台站9个。具有监 测ML 3.0以上地震的能力。根据宁夏及邻区的测震台网测定， 这次地震的基本参数见表1。
	图1  固原5.0级地震前震中附近测震台站分布图 Fig. 1  Distribution of seismometric stations before the MS 5.0         Guyuan earthquake around the epicentral area
表1  地震基本参数 Table 1  Basic parameters of the earthquake 　 编号 发震日期 发震时刻 震 中 位 置 震级 震源深度 /km 震中地名 结果 来源 年 月 日 时 分 秒 1 1989 11 02 15 22 39.3 35°58′ 106°17′ 5.0 27 固  原 震级据2)，其他据1) 2 1989 11 02 15 22 40.3 36°00′ 106°00′ 5.0   固  原 2) 3 1989 11 02 15 22 38.7 36°00′ 106°30′ 4.9 10 固  原 3）

地震地质背景

宁夏南部地区位于青藏块体的东北缘，历史和现代的地震活动十 分活跃，曾发生过1920年海原 级大地震。区内存在一系列弧形展布的活动断裂带，由北向南依次为牛首山-罗山断裂带、烟筒山断裂带、香山-天景山断裂带和海原断裂带。它们由西北向东南延伸，并交汇于固原― 泾源一带。研究认为，这些活动断裂 带不仅控制着该区山系与盆地的发育和展布，而且还控制着该区现今的构造活动[1]。据历史地震活动情况，7级以上地震严格受区内主要活动断裂的控制，6～7级地震大部分也受主要活动断裂的控制，小于6级的地震可能发生在活动断裂带及断裂带两侧的盆地内，它们可能与断裂带间的次级构造活动有关[2]（图2）。

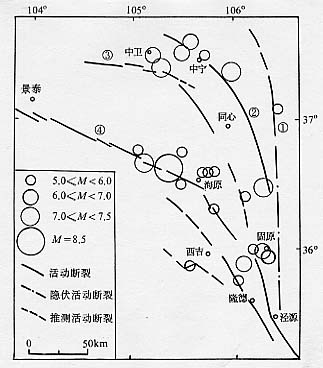

	图2  固原5.0级地震震中附近地区地质构造及历史地震震中分布图      ①牛首山-罗山断裂带；②烟筒山断裂带；③香山-天景山断裂带；      ④海原断裂带 Fig. 2  Geological structure and the epicentral distribution of         historical earthquakes around the MS 5.0 Guyuan         epicentral area
这次地震发生在清水河新生代断陷盆地的南端，其东面为南 北向的云雾山断裂，属牛首山-罗山断裂带的南段。西侧为北西向的六盘山东麓断裂，属于海原大断裂带的东段；据文献[2]， 该断裂总体向西倾斜，倾角在45°左右，是一条以逆冲运动为主 的晚第四纪活动断层。历史上在固原以南至开城一段，发生过1219年和1306年2次 级地震，此段也是1920年海原大地震强��余震的主要活动地区之一。  清水河断陷盆地北起长山头，南至固原，长百余公里，宽4 ～15 km。其北段由长山头至李旺，呈北北西走向，中段李旺至黑城，走向近南北，是清水河新生代断陷盆地中最窄的一段，在黑 城以南，又转为北北西走向，在平面上显示为折线状。历史地震资料显示，清水河盆地的南端是该盆地中最活跃的一段，曾发生过数次6级左右的地震。而黑城以北的盆地内，未见有中强地震的记载。  由于这次地震的震级不大，地表无明显破裂，震中又位于多组大断裂控制的清水河盆地内，地质构造复杂，故地质考察难以确定发震断层。

烈度分布及震害



根据震区的考察资料，这次地震的震中烈度为Ⅵ度，宏观震 中位于固原县城的东南角，地理坐标为35°59′45″N，106°16′50″E（图3）。有感范围北起银川，南至天水，西抵兰 州，东达庆阳，其面积约为10万km2。  Ⅵ度区呈椭圆形，包括固原县城、695厂的西半部、雷祖庙 和三里铺的一部分，长轴5 km，走虮蔽 0°，短轴长2 km，面积 约8 km2。在固原县城，固原行署招待所南楼南一方形的砖烟囱盖 砖震时掉落，行署公安处家属院有一烟囱上平放的两层盖砖，地 震后相对其下的烟囱反时针扭动了大约10°。固原县二中有一间 教室的木头脊檩地震时震裂，产生一条长2 m，宽1 cm的纵向裂缝， 此教室的山墙也有一条长约3 m的裂缝。此外，该校院有一长方形 铁水箱，原东西向放置在地上，震后东端向南移动了约1.5 cm。 在695厂，该厂机修车间东部有3根水平放置在混凝土柱上的水泥预制梁，地震时焊接处被拉断，并出现1 cm的位移，该车间墙体出现裂缝，墙砖有被挤碎的现象。在三里铺东第四小学，有东西两排教室，其中西面一排教室的横梁出现不同程度的伸出和缩进现象，一般为1 cm，最大的一根伸出8 cm。在雷祖庙村，有一老土围墙倒了2.5 m。需要指出是，以上只是列举了一些典型事例，在该区还有许多烟囱掉砖、墙体裂缝、掉墙皮等现象。该区没有人、畜伤亡。  Ⅴ度区北起彭堡庄、腰岘，南至二十里铺，西界过上安隆庄和善家堡子、寇家庄，东界位于十里铺、红崖子村之西。该区呈 椭圆形，长轴23 km，方向北西34°，短轴13 km，面积约235 km2。 区内震感强烈，放置不稳的器物有掉落现象，个别房屋有轻微损坏。  这次地震的Ⅵ度和Ⅴ度区均为北西走向，Ⅵ度区偏于Ⅴ度区的东南侧，显示出向西、向北衰减较慢，而向东、向南衰减较快 的特征。虽然椭圆的长轴与清水河盆地的走向斜交，但仍可以看出其Ⅴ度区的分布受到清水河盆地的制约，反映了场地条件对烈度的影响。

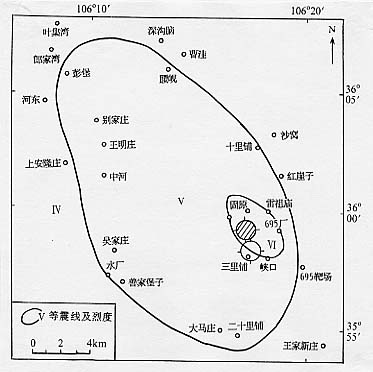

	图3  固原5.0级地震等震线图 Fig. 3  Isoseismal map of the MS 5.0 Guyuan earthquake
这次地震震灾主要是房屋破坏。据震灾调查结果，固原县各类房屋的轻破坏不足1%，各种损坏约占20%，评估房屋破坏、损坏修缮费用约为55万元人民币。

根据宁夏地震台网资料，在距震中200 km范围内，能监测到M_L 3.0以上地震，在距震中100 km的宁夏境内，监测能力可以提高到2.5级以上，部分地区可以达到2.0级以上^[3]。

 该地震前，从1989年10月10日至11月1日，固原单台记录到 13次小地震，震中距都在20 km以内。10月20日发生最大地震2.0 级，并且固原县城有感。因此认为，这 13次小地震可能是固原5.0地震的前震。

 这次地震余震很少，截止到1990年1月31日，共记录余震21 次。其中，M_L 3.0～3.9级1次，2.0～2.9级4次，1.0～1.9级16次。 21次余震中，能定出震中的有11次，其余均为单台记录。最大余 震为主震后7分钟发生的M_L 3.1级地震（表2）。主震与最大余震震 级差为2.2级。主震释放的能量占整个序列释放能量的99.97％以 上，序列b值为0.65。属孤立型地震。图4～7是这次地震序列的有 关图件。

表2  固原5.0级地震序列目录（M_L ≥2.5）

Table 2  Catalogue of the M_S 5.0 Guyuan earthquake sequence (M_L ≥2.5)

图4  固原5.0级地震序列震中分布图（1989．11．2～1990．1．31，M_L ≥2．0）

Fig. 4  Epicentral distribution of the M_S 5.0 Guyuan earthquake

        sequence

图5  固原5.0级地震序列M-t图（M_L ≥1．0）

Fig. 5  M-t diagram of the M_S 5.0 Guyuan earthquake sequence

     (M_L ≥1.0)

图6  固原5.0级地震序列应变释放曲线图

Fig. 6  Curve of strain release of the M_S 5.0 Guyuan earthquake

        sequence

图7  固原5.0级地震余震b值曲线

Fig. 7  b-value curve of the aftershocks of the M_S 5.0 Guyuan

        earthquake

震源机制解和地震主破裂面

观测台网及前兆异常

　

图1和图9分别为震中附近地区的测震台站和其他前兆台站分布图，图 10为宁夏地区流动重力测网图。可以看出，地震发生在测震台网和前兆台网较稠密的地区。在距震中200 km范围内，共有地震台 站19个，其中测震台16个，其他定点前兆观测台14个，包括测震学以外的地电、地下水、水化学、地应力、地倾斜、地磁等13个观测项目共35台项。在0～100 km，101～200 km距离内分别有地震台站7个和12个，其中测震台7个和9个，前兆台6个和8个，测震学以外的观测项目有11个和6个。

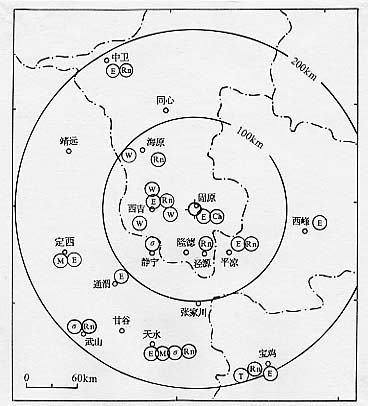

	图9  固原5.0级地震前前兆观测台站分布图 Fig. 9  Distribution of the precursor monitoring stations before         the MS 5.0 Guyuan earthquake

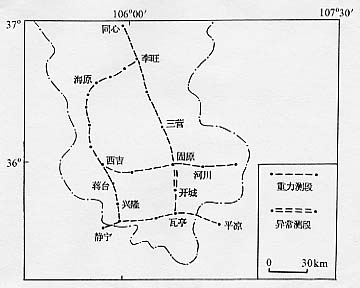

	图10  宁夏南部及邻区流动重力测网图 Fig.10 Distribution of mobile gravity observation network in        south Ningxia and its adjacent area
此次地震共出现地震活动性异常3条，定点前兆异常2个台6条， 流动重力异常为固原― 开城测段。台站及异常项目分布情况见图 11～23和表4。

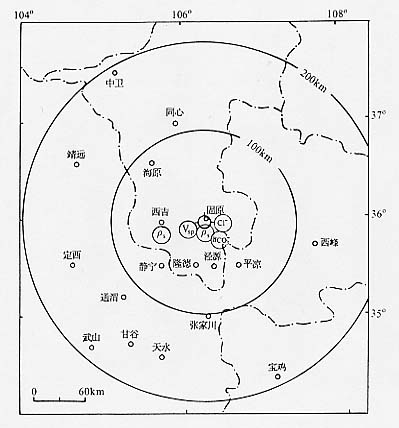

	图11  固原5.0级地震前定点观测前兆异常分布图 Fig. 11  Distribution of precursor anomalies at fixed observation      points before the MS 5.0 Guyuan earthquake

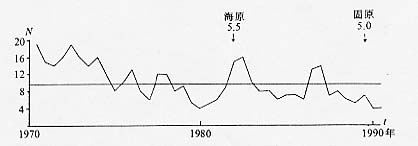

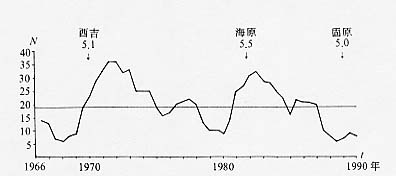

	图12  宁夏西海固及邻区地震N-t图       （ML ≥3.0，35°～37°40′N，104°30′～107°E） Fig. 12  N-t diagram of the earthquakes in Xihaigu and its          adjacent area， Ningxia (ML ≥3.0)

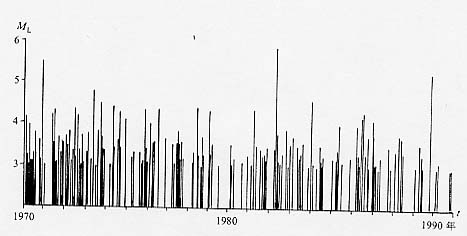

	图13  宁夏西海固及邻区地震M-t图       （ML≥3.0，35°～37°40′N，104°30′～107°E） Fig. 13  M-t diagram of the earthquakes in Xihaigu and its          adjacent area，Ningxia (ML ≥3.0)

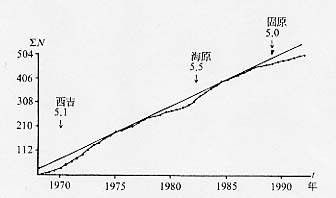

	图14  宁夏西海固及邻区地震累积频度图       （ML ≥3.0，35°～37°40′N，104°30′～107°E） Fig. 14  Diagram of accumulated frequency of the earthquakes in          Xihaigu and its adjacent area，Ningxia(ML≥3.0)
	图15  宁夏固原震情窗口小震N-t图       （ML ≥3.0，35°40′～36°40′N，105°30′～106°30′E） Fig. 15  N-t  diagram of small earthquakes in the seismic          situation window in  Guyuan，Ningxia
	图16  宁夏南部地区震中分布图（ML ≥3.0，1986.6～1990） Fig. 16  Epicentral distribution of earthquakes in south Ningxia

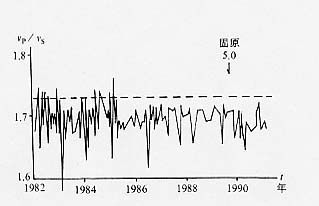

	图17  宁夏西海固及邻区地震波速比曲线       （35°～37°40′N，104°30′～107°E） Fig. 17  Curve of wave velocity ratio in Xihaigu and its adjacent          area，Ningxia

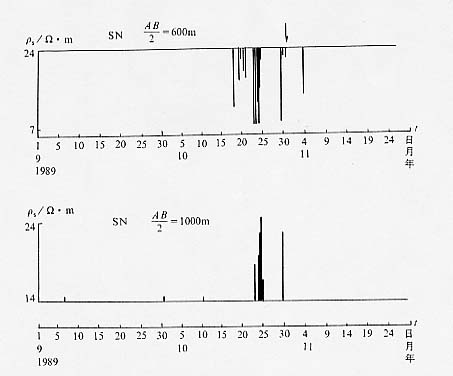

	图18  固原5.0级地震前固原台视电阻率整点值突跳图 Fig. 18  Abrupt change of hourly value of apparent resistivity          before the MS 5.0 Guyuan earthquake at Guyuan station

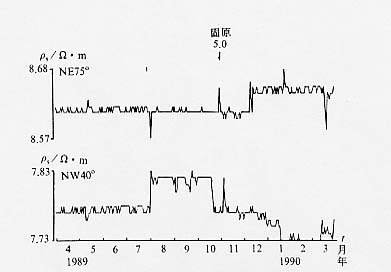

	图19  固原5.0级地震前西吉视电阻率日均值曲线 Fig. 19  Curve of daily mean value of apparent resistivity before          the MS 5.0 Guyuan earthquake at Xiji station

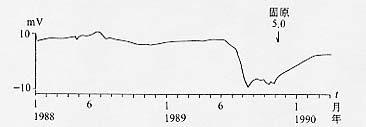

	图20  固原5.0级地震前固原台自然电位五日均值曲线 Fig. 20  Curve of five day mean value of self potential before          the MS 5.0 Guyuan earthquake at Guyuan station

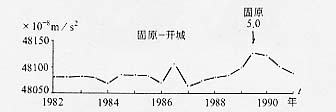

	图21  固原5.0级地震前流动重力异常测段变化曲线 Fig. 21  Curve of gravity anomaly by mobile observation before          the MS 5.0 Guyuan earthquake
	图22  固原5.0级地震前固原硝口重碳酸根离子日均值曲线 Fig. 22  Curve of daily mean value of HCO-3 before          the MS 5.0 Guyuan earthquake in Xiaokou，Guyuan
表4  异常情况登记表     Table4  Summary table of precursory anomalies

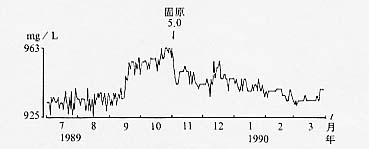

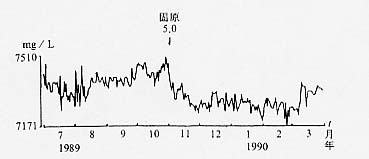

	图23  固原5.0级地震前固原硝口氯离子日均值曲线 Fig. 23  Curve of daily mean value of Cl-]before the MS 5.0          Guyuan earthquake in Xiaokou，Guyuan
