定点形变站网与数据产品

目前，国内的定点形变观测仪器主要包含地倾斜观测仪器和地应变观测仪器。根据观测场地，地倾斜仪器又可分为洞体类倾斜仪和钻孔类倾斜仪器;地应变仪器又可分为洞体类应变仪和钻孔类应变仪。

（一）地倾斜观测仪器

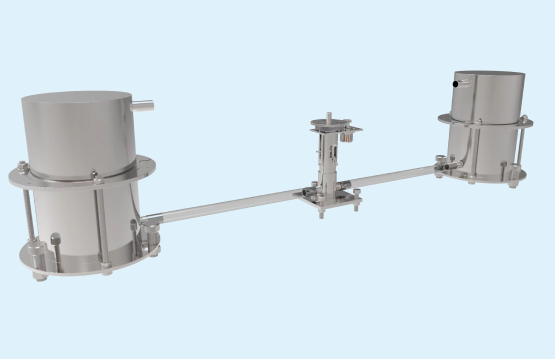

图2 地倾斜观测仪器

定点形变站网中使用的地倾斜观测仪器共有9个型号。在山洞内观测的洞体倾斜仪有6个型号，分别是：SSQ-2I数字石英水平摆倾斜仪、SQ-70型石英水平摆倾斜仪、DSQ水管倾斜仪、VP宽频带倾斜仪、VS型垂直摆倾斜仪、CCT-1硐室倾斜仪；在地下基岩钻孔内观测的钻孔倾斜仪共3个型号，分别是CZB型竖直摆钻孔倾斜仪、TBT-28钻孔倾斜仪和CBT-1钻孔倾斜仪。

（二）地应变观测仪器

定点形变站网中使用的地应变仪器共有5个型号。在山洞内观测的地应变仪有1个型号，为SS-Y伸缩仪；在地下基岩钻孔内观测的应变仪共4个型号，分别是：YRY-4分量钻孔应变仪、RZB-2分量钻孔应变仪、SKZ-3分量钻孔应变仪和TJ-2钻孔体积式应变仪。

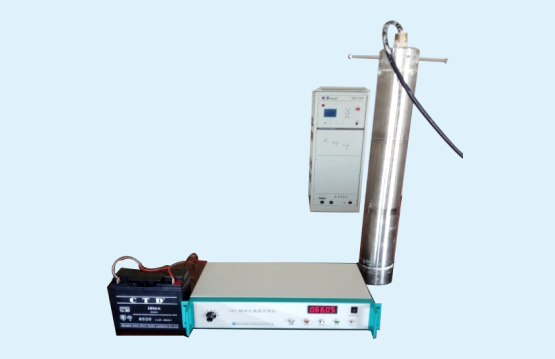

图3 地应变观测仪器
